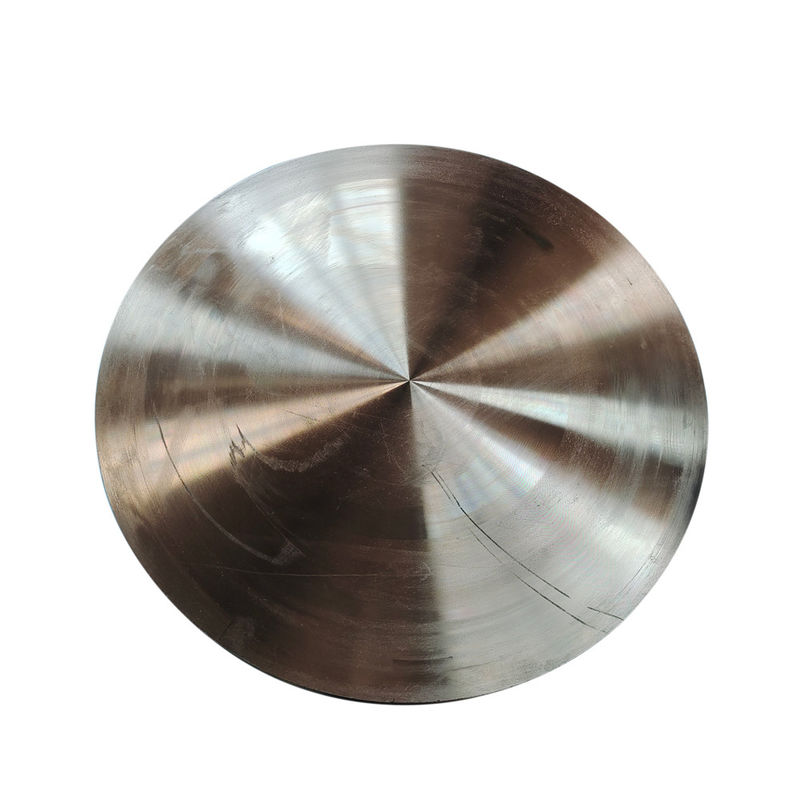

ورق CuNi20 (UNS C71000) برای قطع کننده های مدار LV درجه مقاومت شنت

ورق CuNi20 (UNS C71000) برای قطع کننده های مدار LV درجه مقاومت شنت

ورق CuNi20 (UNS C71000) برای قطع کننده های ولتاژ پایین ± 30ppm TCR 100kA قطع IEC 60947/ASTM B122کاربردها:شکافنده های قالب بندی شده • تماس های شارژ EV • مقاومت های شنت • ترمینال های بسبار

تکنولوژی مواد

ترکیب آلیاژ (ASTM B122):

• ک79 تا 81 درصد٠ من18 تا 20 درصدفِی.0.5 تا 1.0 درصد٠ من0.3-0.8٪
• تراکم:8.94 گرم در سانتی مترمسافت ذوب شدن:1100 تا 1150 درجه سانتیگراد خواص مهم:
• مقاومت:34 μΩ·cmدر 20 درجه سانتیگراد
• TCR:±30 ppm/°C(0-150°C)
• رسانایی حرارتی:29 W/m·K
• مقاومت در برابر سولفید:بدون لکه گذاریدر درجه حرارت 150°C/1000 ساعت

عملکرد گواهی شده

قابلیت اطمینان الکتریکی

• مقاومت تماس:<15 μΩ·cm2(IEC 60413)
• نرخ فرسایش قوس:0.08 میلیمتر/1000 عملیاتدر 1kV/10kA (IEC 60947)
• ثبات مقاومت:ΔR/R <0.05٪بعد از 50،000 وقفه

دوام مکانیکی

• سختي:110-140 HV(خاکسردگی)
• قدرت خستگی:180 MPaدر 10^(7) چرخه (ISO 1099)
• شوک حرارتی:-40°C-150°C× 500 چرخه

مشخصات ابعاد

ورق استاندارد (ISO 9444):

• ضخامت:0.5 ∙ 12.0 میلی متر(±0.٪)
• عرض:100-600 میلی متر(±0.1 میلی متر)
• طول:۵۰۰٫۲۵۰۰ میلی متر(± 1 mm/m)درمان سطح:
• فرش آسیاب (Ra 1.6 μm)
• لایه اکسید غیرفعال (Cr^(3+)
• قلع/پرت نقره ای (مطابق IEC 60413)

مهندسي مخصوص شکستن

عملکرد تماس:

• مقاومت جوش:≥800 N/mm2(UL 489)
• تحرک قوس:20 درصد سریعتراز مس خالص
• چگالي جاري:100 A/mm2مستمرتوان مقاومت شنت:
• افت ولتاژ:3.4 mV/A·m
• تخلیه حرارتی:0.4٪/°Cبالاتر از 100 درجه سانتیگراد
• خود محرک:<5 nH/cm

اعتباربخشی صنعتی

وسایل نقلیه الکتریکی:

• قطع کننده های شارژر سریع DC: 1500V / 20kA
• 0٪ جوش تماس در -40 °C تغییر سرداتوماسیون صنعتی:
• تماس های MCCB: قطع 100kA در 440V AC (IEC 60947-2)
• مقاومت در برابر مدار کوتاه:100kA/100ms(IEC 60898)انرژی های تجدید پذیر:
• جعبه های ترکیبی خورشیدی: مقاومت در برابر رطوبت 85٪ (IEC 61730)
• قطعات برق مزرعه بادی: مقاومت ارتعاش 15G

ترکیب طبیعی %
