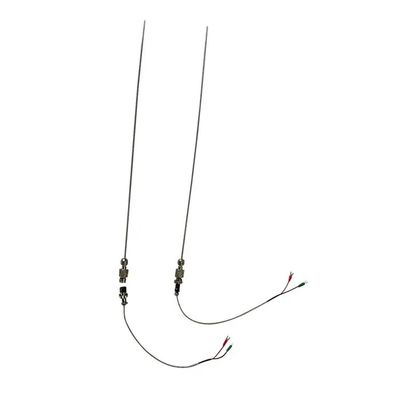

نوع K ترموپول معدنی عایق شده با کابل SS304 غلاف گسترش پاسخ سریع
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| نام محصول: | ترموپول عایق شده معدنی نوع K | تایپ کنید: | نوع K |
|---|---|---|---|
| حداکثر دمای کار: | 1250 | تابع: | تست دمای بالا |
| Uage: | استفاده صنعتی | ویژگی: | قابل حمل و پاسخگوی سریع |
| مواد غلاف: | SS304 | ||
| برجسته کردن: | ترموپول نوع K با پوشش SS304,کابل ترموکوپل عایق معدنی,کابل تمدید ترموکوپل با پاسخ سریع,mineral insulated thermocouple cable,fast response thermocouple extension cable |
||

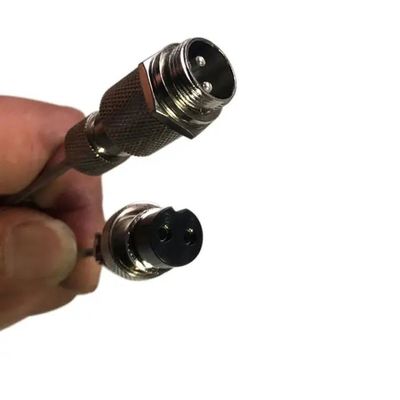

ترموکوپل نوع K عایق معدنی با کانکتور 2 تماسی، غلاف SS304، کابل افزایشی، پاسخ سریع
برای ترموکوپل های عایق معدنی (MI)، اجزای اصلی عبارتند از: عنصر اندازه گیری، عایق، غلاف محافظ. در اکثر مواقع، ترموکوپل های MI با کانکتور انعطاف پذیر برای افزودن امکان خم شدن و کابل های جبرانی برای بهبود دقت اندازه گیری مطابقت دارند.
ساختار ترموکوپل به سبک زرهی
- برای سیم اندازه گیری، انواع متداول متعددی وجود دارد: نوع K N E T J
2. مواد عایق: MgO (≥96%)، Al2O3 (≥99%)
3. مواد غلاف بیرونی:
- 304L & 316L SS: + 700 درجه سانتیگراد
- 310 (25/20) SS: + 1100 درجه سانتیگراد
- Inconel 600: + 1150 درجه سانتیگراد
- GH3030 & GH3039: 1200 درجه سانتیگراد
4. استانداردهای قطعات عایق معدنی
|
قطر سیم (D) و تلرانس |
ضخامت غلاف (S) حداقل مقدار |
قطر سیم (C) حداقل مقدار |
ضخامت عایق (I) حداقل مقدار |
| 0.5±0.025 | 0.05 | 0.08 | 0.04 |
| 1.0±0.025 | 0.10 | 0.15 | 0.08 |
| 1.5±0.025 | 0.15 | 0.23 | 0.12 |
| 2.0±0.025 | 0.20 | 0.30 | 0.16 |
| 3.0±0.030 | 0.30 | 0.45 | 0.24 |
| 4.5±0.045 | 0.45 | 0.68 | 0.36 |
| 6.0±0.060 | 0.60 | 0.90 | 0.48 |
| 8.0±0.080 | 0.80 | 1.20 | 0.64 |
5. کانکتور: معمولاً این قسمت با فنر ساخته می شود تا امکان خم شدن را افزایش دهد.
6. کابل افزایشی: هنگام انتخاب نوع جبرانی/افزایشی، باید با شاخص ترموکوپل مطابقت داشته باشد
در اندازه گیری دمای واقعی، معمولاً فاصله اندازه گیری طولانی با دستگاه اندازه گیری وجود دارد، یک سیم جبران ترموکوپل برای جبران اختلاف دما ناشی از تغییر دما بین دستگاه اندازه گیری و قطعه اتصال ترموکوپل ایجاد می شود.
کابل جبرانی دارای مزایای زیر است: بهبود خواص فیزیکی و مکانیکی خط اندازه گیری دمای ترموکوپل؛ بهبود انعطاف پذیری خط اندازه گیری و ایجاد اتصال راحت با استفاده از هسته چند رشته ای یا سیم جبرانی با قطر کم؛ آسان برای محافظت از تداخل خارجی؛ کاهش هزینه خطوط اندازه گیری.
درجه کابل ترموکوپل
A: کابل درجه افزایشی
که ترکیب سیم آن کاملاً مشابه سیم ترموکوپل است، با حرف “X” پس از شماره نماد ترموکوپل مشخص می شود، مانند “KX” “JX” “TX”
B: کابل درجه جبرانی
که ترکیب سیم آن با سیم ترموکوپل متفاوت است، اما مقدار نیروی محرکه الکتریکی (EMF) سیم آن فقط در 0-100℃ یا 0-200℃ با سیم ترموکوپل یکسان است. با حرف “C” پس از شماره نماد ترموکوپل مشخص می شود، مانند “KC” “JC” “TC”
| نوع ترموکوپل | کد آلیاژ | ترکیب شیمیایی اسمی (%) | دمای اندازه گیری توصیه شده | |||||||
| Cu | Ni | Cr | Fe | Si | Al | Mn | Mg | |||
| نوع K | KP (کرومل) | 90 | 10 | 0-1200℃ | ||||||
| KN (آلومل) | 97 | 1-2 | 1-1.5 | 0.5-1.5 | ||||||
| نوع T | TP (مس) | 100 | -200-400℃ | |||||||
| TN (کانستانتان) | 55 | 45 | ||||||||
| نوع J | JP (آهن) | 100 | 0~750℃ | |||||||
| JN (کانستانتان) | 55 | 45 | ||||||||
| نوع E | EP (کرومل) | 90 | 10 | 0~900℃ | ||||||
| EN (کانستانتان) | 55 | 45 | ||||||||
| نوع N | NP (NiCrSi) | 83-85 | 13.7-14.7 | 1.2-1.6 | <0.01 | 0-1200℃ | ||||
| NN (NiSiMg) | 93-96 | <0.02 | 4.2-4.6 | 0.5-1.5 | ||||||
