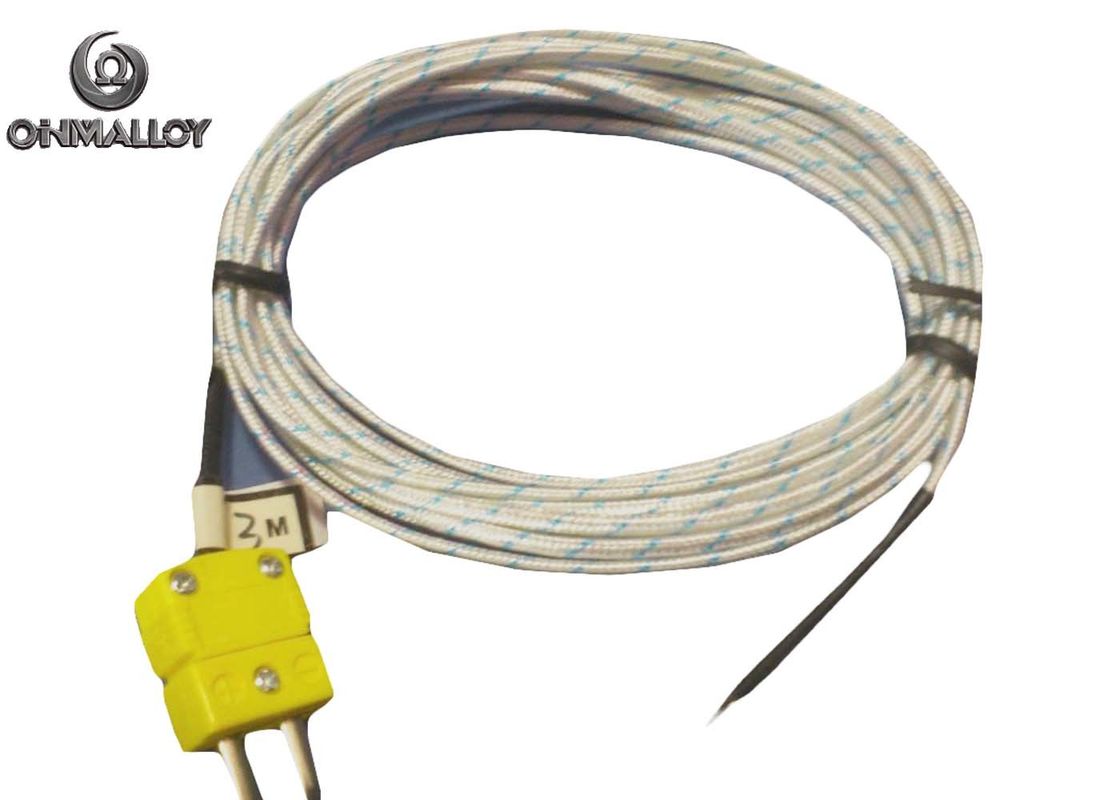

ترموکوپل عایق معدنی بافته شده از فولاد ضد زنگ 316L با درجه صنعتی

ترموکوپل عایق معدنی بافته شده از فولاد ضد زنگ 316L با درجه صنعتی

برای ترموکوپل های عایق معدنی (MI)، اجزای اصلی عبارتند از: عنصر اندازه گیری، عایق، غلاف محافظ. در اکثر مواقع، ترموکوپل های MI با کانکتور انعطاف پذیر برای افزایش امکان خم شدن و کابل های جبرانی برای بهبود دقت اندازه گیری مطابقت دارند.

ساختار ترموکوپل به سبک زره

1. برای سیم اندازه گیری، چندین نوع متداول استفاده می شود: نوع K N E T J

2. مواد عایق: MgO (≥96٪)، Al2O3 (≥99٪)

3. مواد غلاف بیرونی:

- 304L و 316L SS: + 700 درجه سانتیگراد

- 310 (25/20) SS: + 1100 درجه سانتیگراد

- Inconel 600: + 1150 درجه سانتیگراد

- GH3030 و GH3039: 1200 درجه سانتیگراد

4. استانداردهای قطعات عایق معدنی

5. کانکتور: معمولاً این قسمت با فنر ساخته می شود تا امکان خم شدن را افزایش دهد.

6. کابل افزایشی: هنگام انتخاب نوع جبران/افزایش، باید با شاخص ترموکوپل مطابقت داشته باشد

در اندازه گیری دمای واقعی، معمولاً فاصله اندازه گیری طولانی با دستگاه اندازه گیری وجود دارد، یک سیم جبران ترموکوپل برای جبران اختلاف دما ناشی از تغییر دما بین دستگاه اندازه گیری و قطعه اتصال ترموکوپل ایجاد می شود.

کابل جبران مزایای زیر را دارد: بهبود خواص فیزیکی و مکانیکی خط اندازه گیری دمای ترموکوپل؛ بهبود انعطاف پذیری خط اندازه گیری و ایجاد اتصال راحت با استفاده از هسته چند رشته ای یا سیم جبران با قطر کوچک؛ آسان برای محافظت از تداخل خارجی؛ کاهش هزینه خطوط اندازه گیری.

درجه کابل ترموکوپل

A: کابل درجه افزایشی

که ترکیب سیم آن کاملاً مشابه سیم ترموکوپل است، با حرف “X” پس از شماره نماد ترموکوپل مشخص می شود، مانند “KX” “JX” “TX”

B: کابل درجه جبران

که ترکیب سیم آن با سیم ترموکوپل متفاوت است، اما مقدار نیروی محرکه الکتریکی (EMF) سیم آن فقط در 0-100 درجه سانتیگراد یا 0-200 درجه سانتیگراد با سیم ترموکوپل یکسان است. با حرف “C” پس از شماره نماد ترموکوپل مشخص می شود، مانند “KC” “JC” “TC”
