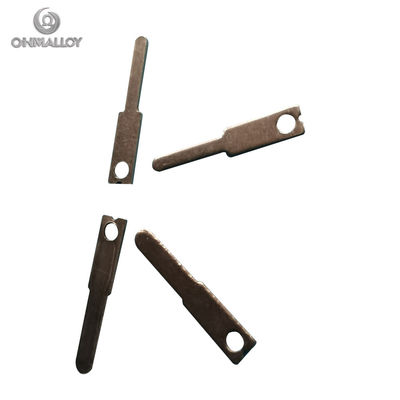

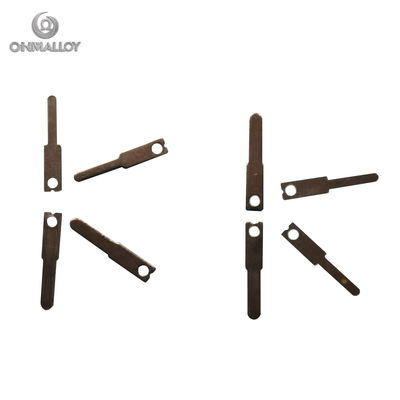

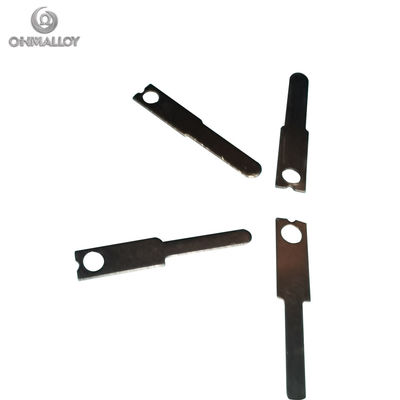

کانکتور ترموکوپل نوع K KP/KN Pin (کانکتورهای تماس کرومل-الومل)

آلیاژ کرمل آلومل نوع K-KP KN

1ترکیب مواد و خواص

نام آلیاژ پا ترکیب شیمیایی ویژگی های کلیدی

مثبت (KP)معادل کرومل Ni 89-91٪، Cr 9-10٪، Si/Mn ≤1٪ غیر مغناطیسی، مقاومت 0.71 μΩ·m

منفی (KN)معادل آلومل Ni 94-97٪، Al 1.5-2.5٪، Mn 1.5-2.5٪، Si ≤ 1٪ مغناطیسی، مقاومت 0.23 μΩ·m

2مشخصات عملکرد

استاندارد ارزش پارامتر/ یادداشت ها

محدوده دمای (درجه سیم)کوتاه مدت:-200 تا 1300 درجه سانتیگرادحداکثر ۱.۲۶۰ درجه سانتیگراد بر اساس استاندارد IEC 60584-1

بلند مدت:0°C تا 1,100°Cمحدوده ثبات بهینه

محدوده دمای (امتداد) 0°C تا 200°Cدقت محدود بیش از ۲۰۰ درجه سانتیگراد

خروجی EMF 41 μV/°Cدر ۱۰۰۰ درجه سانتیگراد در مقابل پلاتین ۶۷

دقت (طبقه 1) ±1.5°Cیا± 0.4%(> 0°C) هر کدام از این اعداد بیشتر باشد

±2.5°C(-200°C تا 0°C) تحمل کریوجنیک

مقاومت در برابر اکسیدسطح محافظ Cr2O3 بالاتر از نوع J/T/E در زیر ۱۰۰۰ درجه سانتیگراد

3سازگاری با محیط زیست و محدودیت ها

اتمسفر توصیه شده:

• اکسید کردن: هوا، خروجی از احتراق (فرن های الکتریکی)
• گازهای بی اثر: آرگون، نیتروژن (کارایی کامل تا 1100 درجه سانتیگراد)

شرایط ممنوع:

روش کاهش شکست سناریو

گازهای حاوی گوگرد سولفید → شکستگی شکننده از محیط های H2S / SO2 اجتناب کنید

چرخه های ردوکس متناوب حرکت کالیبراسیون >5°C استفاده از نوع N در برنامه های چرخه ای

خلاء >1 ساعت (>800°C) تبخیر کروم حداکثر قرار گرفتن در معرض 60 دقیقه

اتمسفر های H2/CO خوردگی ژل سبز (815-1040°C) لوله های محافظ سرامیکی

4مزیت های رقابتی

• بهره وری هزینه: 30٪ تا 50٪ ارزان تر از انواع فلزات گرانبها (R / S / B)
• سختی تشعشعات: در کاربردهای هسته ای در مقابل نوع J ترجیح داده می شود
• طول عمر: 5× طولانی تر از نوع J در 900 °C (اکسید Fe در J)

5استانداردهای تحمل دقیق

زمینه کاربرد فرمول تحمل کلاس

کلاس 1±1.5°Cیا±0.004×توسط (°C) لابراتوار های کالیبراسیون هوافضا

کلاس 2±2.5°Cیا±0.0075×تتتتتتتتتتت (°C) کنترل فرآیند صنعتی

درجه حرارت مطلق در °C؛ درجه خطای ویژه (± 0.4٪) برای نیازهای دقیق بالا در دسترس است

یادداشت های فنی اضافی

بهترین شیوه های ارتباط:

• استفاده از سیم های تمدید آلیاژ نیکل عایق MgO برای ثبات EMF
• اجتناب از ترمینال های مس → خوردگی گالوانیکی در محیط های مرطوب

پیشگیری از پیری:

• پیش پیری در 850 درجه سانتیگراد برای 2 ساعت باعث کاهش حرکت در سنسورهای دقیق می شود

خواص فیزیکی:

مالکیتارزش KP ارزش KN

تراکم (g/cm3) 8.5 8.6

مقاومت کششی ≥490 MPa ≥390 MPa

طول کششی ≥10٪ ≥15٪

ترموپول ها در فرآیندها برای حس درجه حرارت استفاده می شوند و برای نشان دادن و کنترل به پیرومتر متصل می شوند.ترموپول و پیرومتر به صورت الکتریکی توسط کابل های تمدید ترموپول / کابل های جبران ترموپول هدایت می شوندهادی های مورد استفاده برای این کابل های ترموکوپل باید دارای خواص ترمو الکتریکی (emf) مشابه ترموکوپل مورد استفاده برای سنجش دمای باشند.

کارخانه ما عمدتاً سیم، نوار و کابل های ترموکوپل تولید می کند، و آنها در ابزارهای اندازه گیری دما استفاده می شوند.محصولات ترموکوپل ما همه با توجه به GB و همچنین IEC584-3 (استانداردهای بین المللی) ساخته شده است.

نوار ترموکوپل می تواند برای تولید پین حفره ای کانکتور ترموکوپل، اسپد ترموکوپل و تماس های کانکتور ترموکوپل استفاده شود.

درخواست
• گرمایش سوختگی های گاز برای اجاق
• خنک کننده ️ یخچال
• حفاظت از موتور ️ دمای و دمای سطح
• کنترل درجه حرارت بالا ️ آهن ریخته
