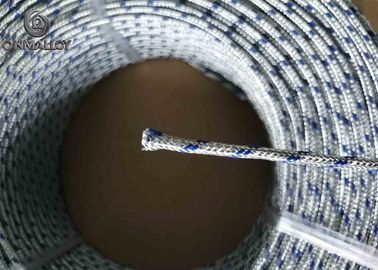

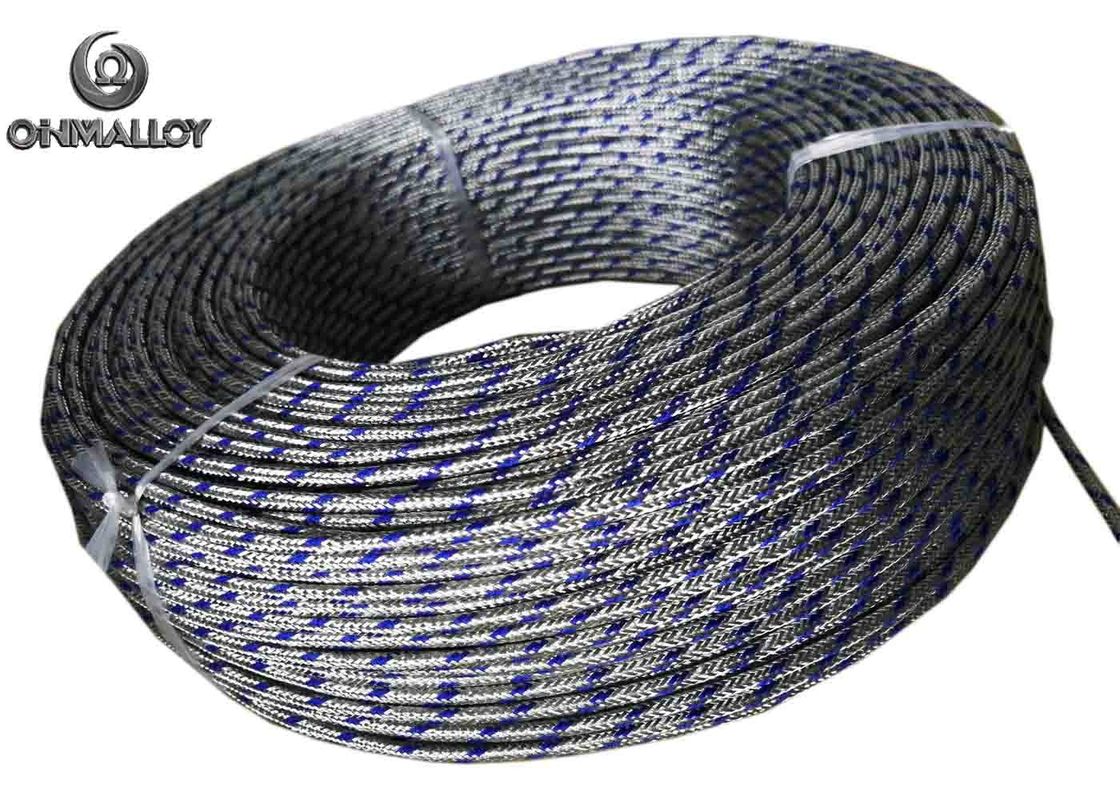

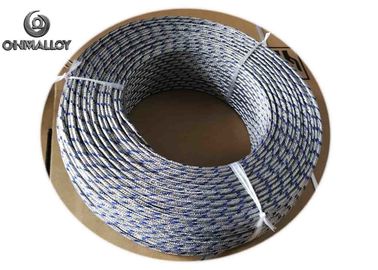

عایق بندی فایبرگلاس با سیم سیم ترموکوپل دقیق با ضمانت 3 سال ضمانت
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| Name: | Thermocouple Extension Cable JX-FB-FB-SS304-0.22R | Conductor Type: | + Iron -Constantan |
|---|---|---|---|
| Size: | 0.22R（7/0.2mm） | Insulation: | Fiberglass（400 degree celsius） |
| Sheath Material: | SS304/Copper/Tinnned Copper | گارانتی: | 3 سال |

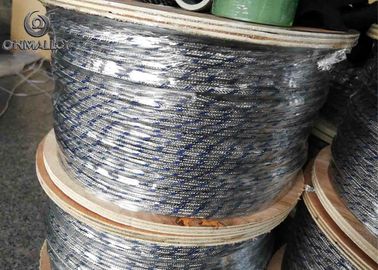

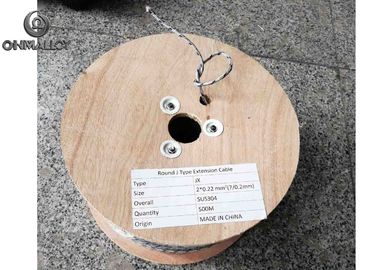

| Application: | Thermocouple Extension Cable | Package: | Plywood Spool+ Plywood Case |
| برجسته کردن: | کابل ترموکوپل نوع k,سیم لخت ترموکوپل,سیم فرمت ترموکوپل |
||
کابل فرمت ترموکوپل JX-FB-FB-SS304-0.22R DIN43710 بسته استاندارد اسفنج تخته سه لا
TYPE J (آهن در مقابل کنستانتان) در جوهای خلاء ، اکسید کننده ، بی اثر یا کاهش استفاده می شود. عنصر آهن در دماهای بالاتر از 538 درجه سانتیگراد به سرعت اکسیداسیون می شود و بنابراین سیم سنج سنگین تر برای ماندگاری بیشتر در این دما توصیه می شود.
1. ترکیب شیمیایی
| مواد | ترکیب شیمیایی (٪) | ||||
| نیکل | مس | سی | اهن | آل | |
| JP (آهن) | 100 | ||||
| جی ان (کنستانتان) | 45 | 55 | |||
2. خصوصیات بدنی و خصوصیات فنی
مواد | تراکم (گرم در سانتی متر 3 ) | نقطه ذوب (℃) | مقاومت کششی (Mpa) | مقاومت در برابر حجم (μΩ.cm) | میزان کشش (٪) |
| JP (آهن) | 7.8 | 1402 | > 240 | 12.0 (20 ℃) | > 20 |
| جی ان (کنستانتان) | 8.8 | 1220 | > 390 | 49.0 (20 ℃) | > 25 |
3. محدوده ارزش EMF در دماهای مختلف
| مواد | مقدار EMF (μV) | |||||||||||
| 100 | 200 | 300 | 400 | 500 | 600 | |||||||
| JP-JN | 5187 ~ 5351 | 10696 ~ 10862 | 16444 4 16410 | 21760 ~ 21936 | 27281 ~ 27505 | 32962 ~ 33242 | ||||||
| مقدار EMF در مقابل Pt (μV) | ||||||||||||
| 700 | 750 | 760 | 800 | 900 | 1000 ℃ | |||||||
| 38958 ~ 39306 | 42089 47 42473 | 42725 11 43113 | ||||||||||
کابل ترموکوپل درجه
پاسخ: کابل درجه گرمایشی
ترکیب سیم آن کاملاً مشابه سیم ترموکوپل است که با حرف "X" پس از شماره نماد ترموکوپل ذکر شده است ، مانند "KX" "JX" "TX"
ب: کابل درجه جبران خسارت
ترکیب سیم آن با سیم ترموکوپل متفاوت است ، اما مقدار نیروی الکتریکی سیم آن (EMF) برابر با سیم ترموکوپل فقط در دمای 0-100 ℃ یا 0-200 است. این حرف با حرف "C" پس از شماره نماد ترموکوپل مانند "KC" "JC" "TC" ذکر شده است
- برای در نظر گرفتن هزینه ، هنگامی که دمای تست شده زیر 200 درجه باشد ، کابل درجه جبران خسارت ترجیح داده می شود. اما اگر دمای تست شده بالاتر از 200 cable باشد ، کابل درجه جبران خسارت شدید درجه حرارت مورد آزمایش قرار خواهد گرفت. هرچه دمای تست شده بالاتر باشد ، انحراف بیشتر خواهد بود.
- برای کابل درجه جبران خسارت ، حداکثر دمای تست کمتر از 200 است ، هرچه کابل بزرگتر باشد ، افت سیگنال نیز کوچکتر است.
- کابل فرمت و مقایسه کابل جبران:
کارایی | درجه الحاقی | درجه جبران خسارت |
مواد | همان ترموکوپل | با ترموکوپل متفاوت است |
| ویژگی ارزش EMF | همانند ترموکوپل در دمای خاص | مانند ترموکوپل |
| منحنی انحراف | غیرخطی ، با درجه حرارت متفاوت است | خطی |
| محدوده دمای کار | محدود (معمولی با 100 ℃) | نامحدود (به تحمل دمای مواد عایق بستگی دارد) |
| مقاومت خط | مقاومت کم | مقاومت بالا |
| تداخل تماس با جبران خسارت | مواد کنتاکتور مختلف ممکن است باعث ایجاد تداخل شود | هیچ یک |
دقت | کم | بالا |
قیمت | کم | زیاد (حدود 1-2 برابر بیشتر) |
برای کابل فرمت / جبران ، ساختار اصلی هادی و عایق است.
برای افزایش توانایی تحمل دما و نصب آسان ، ژاکت کاربرد دارد.
در محیط کار ، فاکتورهای زیادی وجود دارند که باعث تداخل سیگنال EMF می شوند ، بنابراین لایه سپر روشی عملی برای جلوگیری از تداخل کابل ناشی از محیط پیچیده است.
