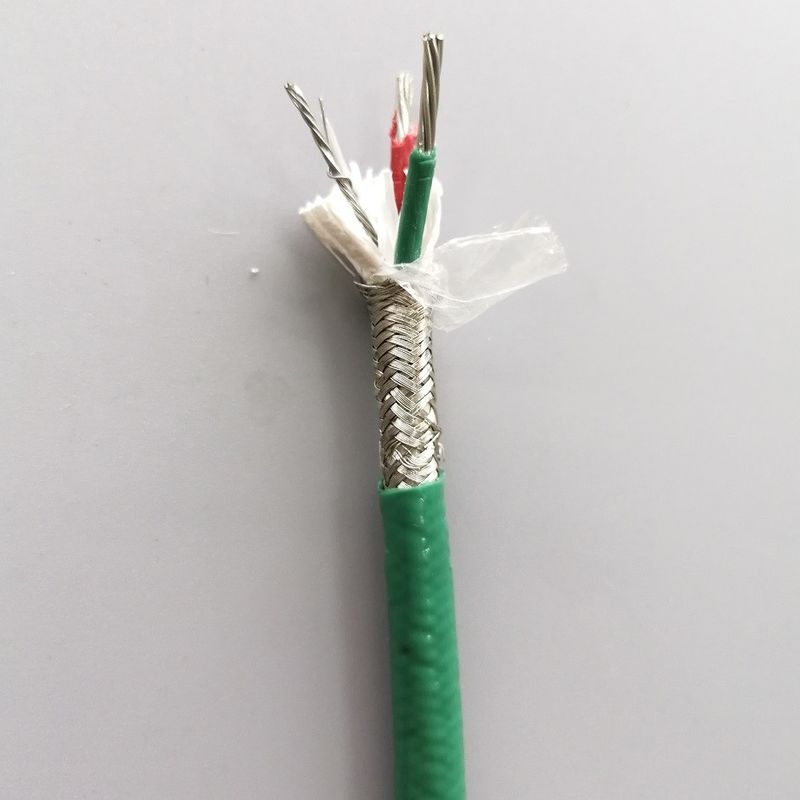

RTD Cable for PT 100 with Stainless Steel Kapton Cable ANSI IEC
|
جزئیات محصول:
پرداخت:
|
توضیحات محصول جزئیات
| تایپ کنید: | RTD | مواد هادی: | مس |
|---|---|---|---|
| کاربرد: | PT 100 | نوع هادی: | سرگردان |
| مواد عایق: | FEP | محدوده دما: | -40 تا 1700 (ترموکوپل) |
| استفاده: | اتصال با ترموکوپل و دستگاه ابزار | رنگ: | طبق درخواست مشتریان |
| دقت: | کلاس 1/A | ژاکت: | FEP |
| مواد: | قیطان SS304/SS316 | ||
| برجسته کردن: | کابل RTD Kapton از فولاد ضد زنگ,کابل RTD ANSI IEC,کابل RTD PT 100,ANSI IEC RTD Cable,PT 100 RTD Cable |
||
1. مشخصات:
1.Style: سیم جبران
2. سیم RTD ترموکوپل
طبقه بندی سیم ترموکوپل RTD
1. سطح ترموکوپل (سطح دمای بالا).این نوع سیم ترموکوپل عمدتاً برای ترموکوپل نوع K، J، E، T، N و L و سایر ابزارهای تشخیص دمای بالا، سنسور دما و غیره مناسب است.
2. سطح سیم جبرانی (سطح دمای پایین).این نوع سیم ترموکوپل عمدتاً برای جبران کابل و سیم پسوند ترموکوپل های مختلف از نوع S، R، B، K، E، J، T، N و L، کابل گرمایش، کابل کنترل و غیره مناسب است.
تنوع و شاخص ترموکوپل
تنوع و شاخص ترموکوپل |
||
تنوع |
تایپ کنید |
محدوده اندازه گیری (°C) |
NiCr-NiSi |
ک |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
Fe-CuNi |
جی |
-40-750 |
Cu-CuNi |
تی |
-200-350 |
NiCrSi-NiSi |
ن |
-200-1300 |
NiCr-AuFe0.07 |
NiCr-AuFe0.07 |
-270-0 |
2. ابعاد و تحمل سیم ترموکوپل عایق شده با فایبرگلاس
ابعاد / تحمل میلی متر) : 4.0+-0.25
کد رنگ و تحمل کالیبراسیون اولیه برای سیم ترموکوپل:
| نوع ترموکوپل | کد رنگ ANSI | تحمل کالیبراسیون اولیه | ||||
| آلیاژهای سیم | تنظیم | +/- رهبر ارکستر |
ژاکت | محدوده دما | استاندارد محدودیت ها |
ویژه محدودیت ها |
| آهن (+) در مقابل کنستانتان (-) |
جی | قرمز روشن | رنگ قهوه ای | 0 درجه سانتیگراد تا +285 درجه سانتیگراد 285 درجه سانتیگراد تا +750 درجه سانتیگراد |
± 2.2 درجه سانتیگراد ± 0.75٪ |
± 1.1 درجه سانتیگراد ± .4٪ |
| CHROMEL(+) در مقابل ALUMEL(-) |
ک | زرد قرمز | رنگ قهوه ای | -200 درجه سانتیگراد تا -110 درجه سانتیگراد -110 درجه سانتیگراد تا 0 درجه سانتیگراد 0 درجه سانتیگراد تا +285 درجه سانتیگراد 285 درجه سانتیگراد تا +1250 درجه سانتیگراد |
± 2٪ ± 2.2 درجه سانتیگراد ± 2.2 درجه سانتیگراد ± 0.75٪ |
± 1.1 درجه سانتیگراد ± .4٪ |
| مس (+) در مقابل کنستانتان (-) |
تی | آبی/قرمز | رنگ قهوه ای | -200 درجه سانتیگراد تا -65 درجه سانتیگراد -65 درجه سانتیگراد تا +130 درجه سانتیگراد 130 درجه سانتیگراد تا +350 درجه سانتیگراد |
1.5% ± 1± درجه سانتی گراد ± 0.75٪ |
± .8٪ ± .5 درجه سانتیگراد ± .4٪ |
| CHROMEL(+) در مقابل کنستانتان (-) |
E | قرمز مایل به ارغوانی | رنگ قهوه ای | 200- تا 170- درجه سانتی گراد -170 درجه سانتیگراد تا +250 درجه سانتیگراد 250 درجه سانتیگراد تا +340 درجه سانتیگراد 340 درجه سانتیگراد + 900 درجه سانتیگراد |
± 1٪ ± 1.7 درجه سانتیگراد ± 1.7 درجه سانتیگراد ± .5٪ |
1± درجه سانتی گراد 1± درجه سانتی گراد ± .4٪ ± .4٪ |
کد رنگ و تحمل کالیبراسیون اولیه برای سیم پسوند:
| نوع پسوند | کد رنگ ANSI | تحمل کالیبراسیون اولیه | ||||
| آلیاژهای سیم | تنظیم | +/- رهبر ارکستر |
ژاکت | محدوده دما | استاندارد محدودیت ها |
ویژه محدودیت ها |
| آهن (+) در مقابل کنستانتان (-) | JX | قرمز روشن | مشکی | 0 درجه سانتیگراد تا +200 درجه سانتیگراد | ± 2.2 درجه سانتیگراد | ± 1.1 درجه سانتیگراد |
| CHROMEL (+) در مقابل ALUMEL (-) | KX | زرد قرمز | رنگ زرد | 0 درجه سانتیگراد تا +200 درجه سانتیگراد | ± 2.2 درجه سانتیگراد | ± 1.1 درجه سانتیگراد |
| مس(+) در مقابل کنستانتان(-) | TX | آبی/قرمز | آبی | -60 تا +100 درجه سانتیگراد | ± 1.1 درجه سانتیگراد | ± .5 درجه سانتیگراد |
| CHROMEL(+) در مقابل کنستانتان(-) | سابق | قرمز مایل به ارغوانی | رنگ بنفش | 0 درجه سانتیگراد تا +200 درجه سانتیگراد | ± 1.7 درجه سانتیگراد | ± 1.1 درجه سانتیگراد |
3. مرجع مواد اندازه و عایق
| مرجع اندازه و عایق مواد | |||||||
| تایپ کنید | سطح مقطع (mm2) |
قطر | مواد عایق / مواد ژاکت | سپر | |||
| AWG (SingleCore) | میلی متر (چند هسته ای) |
||||||
| SC RC BC KCA KCB KX NC NX EX JX LX | 0.07 | - | 1 × 0.30 | الیاف سرامیکی (-60، + 1200 درجه سانتیگراد) سیلیس شیشه ای (60-، + 800 درجه سانتیگراد) میکا (60-، + 650 درجه سانتیگراد) الیاف سیلیس (60-، + 1000 درجه سانتیگراد) الیاف دمای بالا (60-، + 600 درجه سانتیگراد) فایبرگلاس (-60) +450ºC) پلی‌آمید نوار/کاپتون (-60، + 260ºC) PTFE (-60، + 275ºC) PFA (-60، + 275ºC) FEP (-60، + 205ºC) لاستیک سیلیکون (-60، + 200ºC، PVC) +105ºC) PVC (25-، +70ºC) | سیم کشی نیکل کروم آلیاژی.بافندگی فولاد ضد زنگ؛بافندگی مس قلع اندود؛بسته بندی نوار آلومینیومی پلاستیکی;بسته بندی نوار مسی;بسته بندی فویل آلومینیومی | ||
تنوع و شاخص ترموکوپل |
||
تنوع |
تایپ کنید |
محدوده اندازه گیری C |
NiCr-NiSi |
ک |
-200-1300 |
NiCr-CuNi |
E |
-200-900 |
Fe-CuNi |
جی |
-40-750 |
Cu-CuNi |
تی |
-200-350 |
NiCrSi-NiSi |
ن |
-200-1300 |
NiCr-AuFe0.07 |
NiCr-AuFe0.07 |
-270-0 |
3 .ابعاد و تحمل سیم ترموکوپل عایق فایبرگلاس
ابعاد / تحمل میلی متر) : 4.0+-0.25
کد رنگ و تحمل کالیبراسیون اولیه برای سیم ترموکوپل:
کد رنگ و تحمل کالیبراسیون اولیه برای سیم پسوند:
خواص فیزیکی PVC-PVC:
| مشخصات | عایق | ژاکت |
| مقاومت در برابر سایش | خوب | خوب |
| برش از طریق مقاومت | خوب | خوب |
| مقاومت در برابر رطوبت | عالی | عالی |
| مقاومت آهن لحیم کاری | فقیر | فقیر |
| دمای سرویس |
105C پیوسته 150 درجه سانتی گراد تک |
105C پیوسته 150 درجه سانتی گراد تک |
| تست شعله | خود خاموش شونده | خود خاموش شونده |
